Zawias PIVOT do 65 kg

Zawias

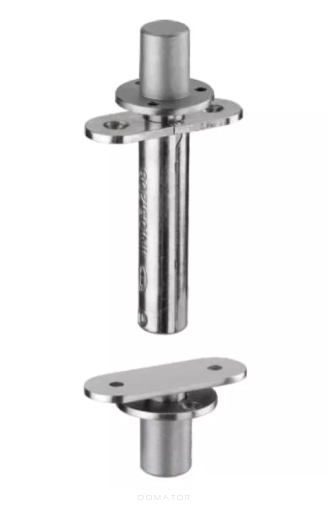

Zawias wpuszczany 65 SHADOW składa się z dwóch elementów – części górnej oraz dolnej. Może być stosowany zarówno w drzwiach otwieranych jednokierunkowo, jak i w konstrukcjach umożliwiających otwieranie skrzydła w obu kierunkach. Zawias wykonano ze stali nierdzewnej i dostępny jest w srebrnym wykończeniu. Jego konstrukcja pozwala na obrót skrzydła w zakresie pełnych 360°.

Model 65 SHADOW, oznaczony kodem IN.05.208, przeznaczony jest do stosowania w drewnianych drzwiach o maksymalnej masie skrzydła 65 kg oraz grubości mieszczącej się w zakresie 35–50 mm. Zawias znajduje zastosowanie zarówno w drzwiach otwieranych w jednym kierunku, jak i w obu kierunkach.

Montaż

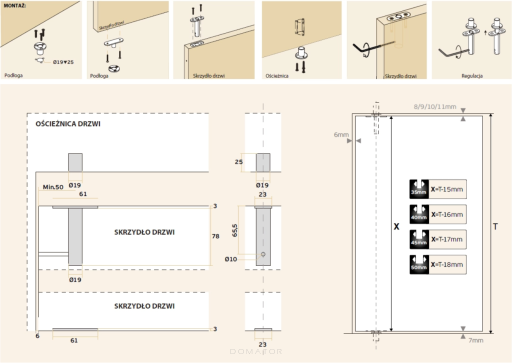

Zawias jest montowany w sposób wpuszczany. Szczegółową konstrukcję elementu oraz sposób jego instalacji przedstawiono na rysunkach technicznych.Podczas montażu górnej części zawiasu należy zachować odległość wynoszącą minimum 50 mm pomiędzy osią zawiasu a krawędzią skrzydła.

Parametry techniczne
