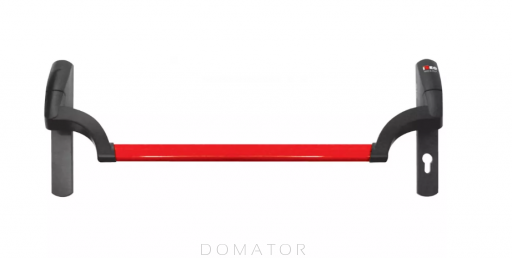

Zamknięcie wpuszczane z drążkiem naciskowym przeznaczone jest do montażu na skrzydle czynnym lub biernym drzwi ewakuacyjnych, w tym również drzwi dymoszczelnych i/lub przeciwpożarowych wyposażonych w przeciwpaniczne zamki wpuszczane. Produkt posiada rozstaw 72 mm oraz otwór na trzpień ⧄ 9 mm. Został sklasyfikowany zgodnie z europejską normą EN 1125 i poddany badaniom potwierdzającym trwałość na poziomie 500 000 cykli pracy.
Zastosowanie
Zamknięcie Palmo przeznaczone jest do stosowania w drzwiach wewnętrznych i zewnętrznych, również dymoszczelnych i/lub przeciwpożarowych, o maksymalnej masie skrzydła wynoszącej 200 kg. Produkt znajduje zastosowanie przede wszystkim w drzwiach zlokalizowanych na drogach ewakuacyjnych.
W przypadku skrzydła czynnego poziomy drążek naciskowy przekazuje nacisk na mechanizm blokujący zamka za pośrednictwem trzpienia. Naciśnięcie drążka powoduje obrót trzpienia, zwolnienie blokady zamka, a następnie umożliwia otwarcie drzwi.
W przypadku skrzydła biernego naciśnięcie drążka powoduje obrót trzpienia znajdującego się w przeciwzamku, co skutkuje wsunięciem górnego i dolnego pręta ryglującego do skrzydła biernego. Następnie skrzydło bierne naciska na zaczep zamka przeciwpanicznego znajdującego się w skrzydle czynnym, umożliwiając jednoczesne otwarcie obu skrzydeł drzwi.
Dzięki zastosowaniu uniwersalnego mechanizmu zamknięcie może być montowane zarówno w drzwiach lewych, jak i prawych.

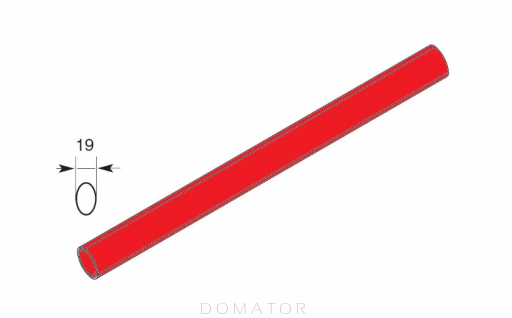

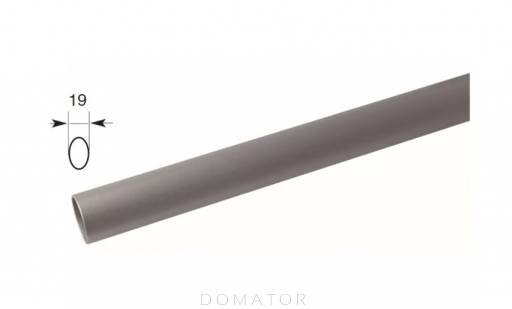

Dedykowane drążki
Do zamknięcia należy dobrać drążek o długości 830 / 1130 / 1330 mm.
